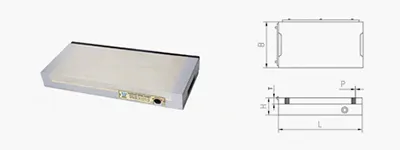

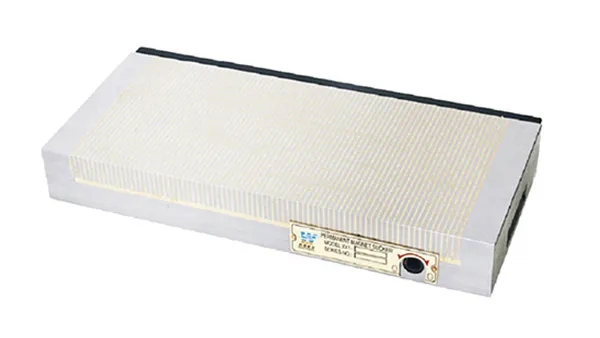

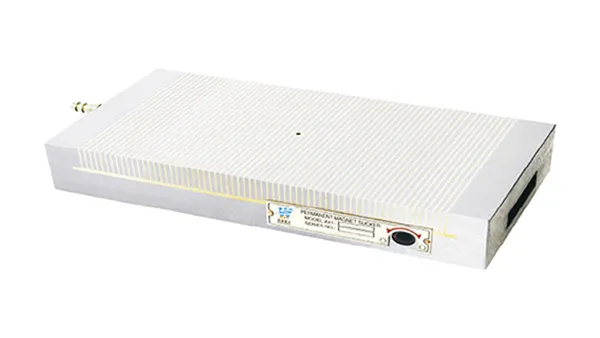

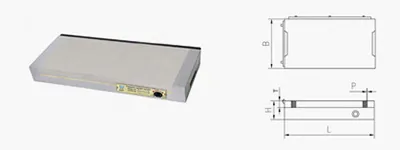

Rechtwinklige Permanent-Magnetspannplatten für Schleifmaschinen, EDM, Gravier- und Fräsmaschinen. Aus korrosionsbeständigem Messing, Stahl und Permanentmagneten gefertigt und ohne Bedarf für externe Stromquellen.

• Magnetische Oberflächen, besonders flach beim Ein-/Ausschalten.
• Starke Haftkraft, Permanentmagnetfeld ohne Strom.
• Haftkraft: 80, 100, 120 und 140 N/cm².
• Standardparallelität 0,03mm/100mm; nach Maß auch 0,005mm/100mm möglich.

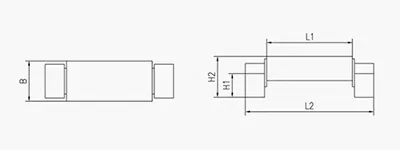

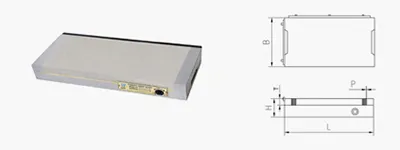

Für höchste Präzision bei Funkenersosionsvorgängen (EDM) dank stabiler und starker Haftkraft. Diese Permanent-Magnetspannplatten benötigen keine externe Stromquelle und eignen sich für Schleif-, Gravur- und Funkenerosionsvorgänge. Die Magnetspannplatten werden aus korrosionsbeständigem Messing, Stahl und Permanentmagneten gefertigt und garantieren Präzision und Stabilität bei Bearbeitungsprozessen.

• Integrierte Öl-Abflusslöcher für leichte Reinigung und präzises Positionieren von Werkstücken.
• Zwei Polteilungen möglich (0,5 + 1,5 mm und 1 + 3 mm) um verschiedene Bearbeitungsvorgänge zu begünstigen.

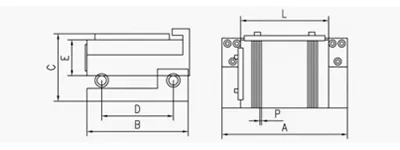

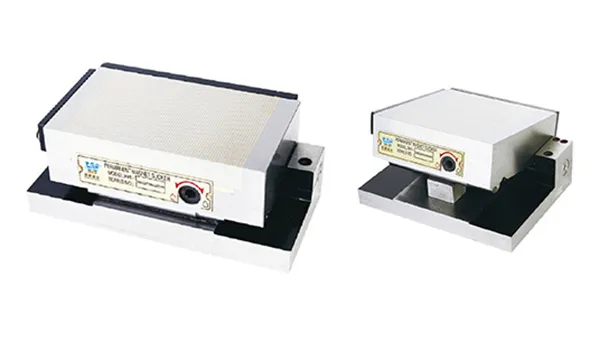

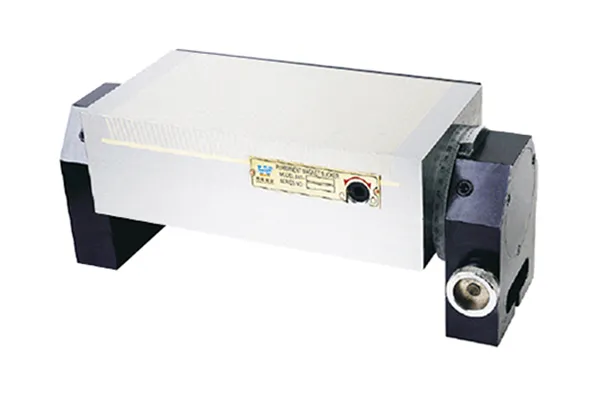

Rotierfähige Permanent-Magnetspannplatten können um 360° rotiert und angewinkelt werden um Werkstücke besonders präzise zu positionieren. Ihre starke magnetische Haftkraft der Permanentmagnete sorgt für erstklassige Fixierung von Werkstücken und dank korrosionsbeständiger Materialien wie Messing und Stahl sind sie besonders widerstandsfähig und lange haltbar. Diese Permanent-Magnetspannplatten eignen sich für Vorgänge wie Schleifen, Funkenerosion und Gravieren mit Industriemaschinen und sind praktisch und präzise zugleich.

• 360° Rotation und Winkelbarkeit für präzise Positionierung von Werkstücken fü präzises Zurechtschneiden von Drähten und Kabeln.
• Präzise und starke Haftkraft für stabile Positionierung von Werkstücken bei Bearbeitungsvorgängen.
• Schnell und leicht einstellen, für effizientes Kalibrieren und Zurechtschneiden von Drähten.
• Geeignet für Drahtschneidemaschinen für höchste Präzision und Effizienz.

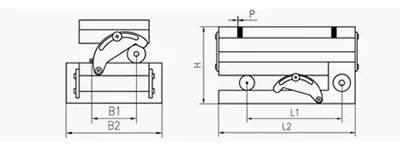

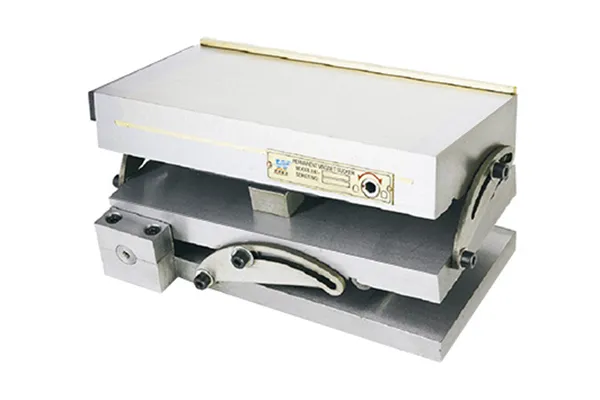

Präzisions-Sinusplatten mit Schwenkachse und Magnetplatte eignen sich für Schleif-, EDM- und Graviermaschinen. Die solide Stahlkonstruktion gemeinsam mit Permanentmagneten ermöglichen präzise Positionierung von Werkstücken und langanhaltende Haftkraft.

• Aus gehärtetem Stahl für besondere Widerstandskraft und strukturelle Stabilität.
• Messklotz leicht verstellbar mit präziser Winkelbarkeit.
• Parallelismus 0,005 mm/100 mm, für präzise Werkstückbearbeitung.
• Mit unterschiedlichen Polteilungen erhältlich —0,5 + 1,5 mm, 1 + 3 mm und 0,5 + 1 mm— für verschiedene Anforderungen.

SWPC43

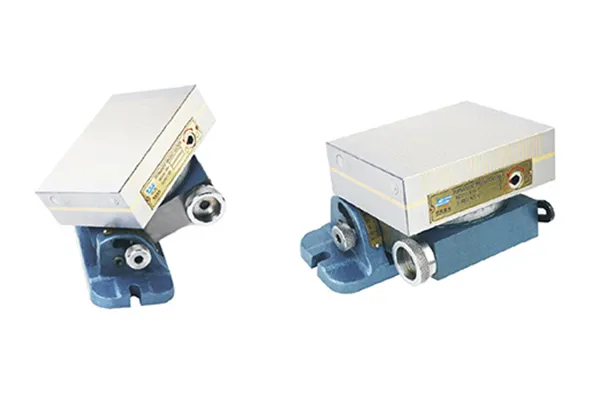

Bei Präzisionsbearbeitung von Werkstücken müssen Winkel sehr genau einstellbar sein. Die Doppel-Sinusplatte mit Schwenkachse und starkem Permanentmagnet erlaubt Doppelachsen-Winkelbarkeit und ist perfekt für Schleifen, Funkenerosion und Gravieren geeignet. Die robuste Struktur mit präzisem Magnetfeld ermöglicht genaue Positionierung verschiedener Werkstücke.

• Vor und zurück, links und rechts bewegbar mit präziser Winkelbarkeit.
• Mit drei Polteilungen erhältlich, 0,5 + 1,5 mm, 1 + 3 mm und 0,5 + 1 mm, für höchste Flexibilität.

SWPC45

Für Anwendungen, bei denen präzise und abgewinkelt geschliffen oder Drähte geschnitten werden müssen, ist das SWPC45 Modell der Doppel-Sinusplatten die richtige Wahl für stabile Positionierung von Werkstücken. Das integrierfähige Design und Repetierbarkeit machen sie zur zuverlässigen Wahl für Präzisionsanwendungen.

• Graduelle Einstellung dank präziser Achse - für flexible Winkelbarkeit
• Durch Aufbau aus einem Teil sind Magnetspannfutter und Achse besonders stabil.
• Gleichmäßige Oberflächenpräzision für starke Haftkraft (ob an- oder ausgeschaltet).
• Noniusskala für verbesserte Positionsgenauigkeit.
• In drei Polteilungen erhältlich, 0,5 + 1,5 mm, 1 + 3 mm und 0,5 + 1 mm, für höchste Flexibilität und verschiedene Anforderungen.

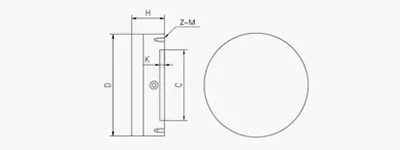

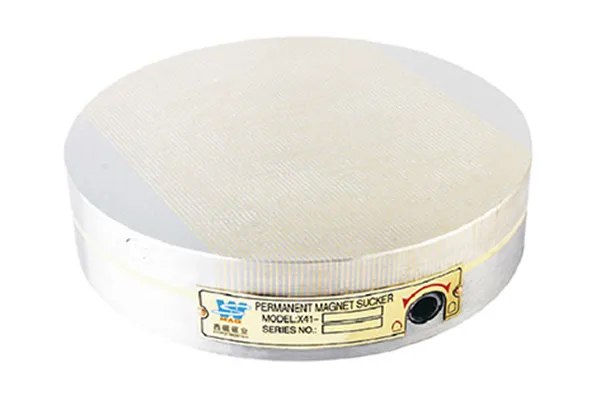

Werkstücke müssen für Bearbeitungsvorgänge sicher und präzise eingespannt sein, wozu die Runden Permanent-Magnetspannplatten perfekt geeignet sind. Sie werden auf Drehbänken, in Schleifmaschinen, EDM-Maschinen und Drehtischen eingesetzt und garantieren Präzision und stabilen Halt.

• drei Polteilungen möglich: 0,5 + 1,5 mm, 1 + 3 mm und 0,5 + 1 mm, für Flexibilität und verschiedene Werkstückmaße geeignet.
