Magnetabscheider mit Permanentmagneten
Durchfluss-Magnetabscheider
Durchfluss-Magnetabscheider zur Abscheidung ferromagnetischer Partikel in Flüssigkeiten verschiedener Viskositätt

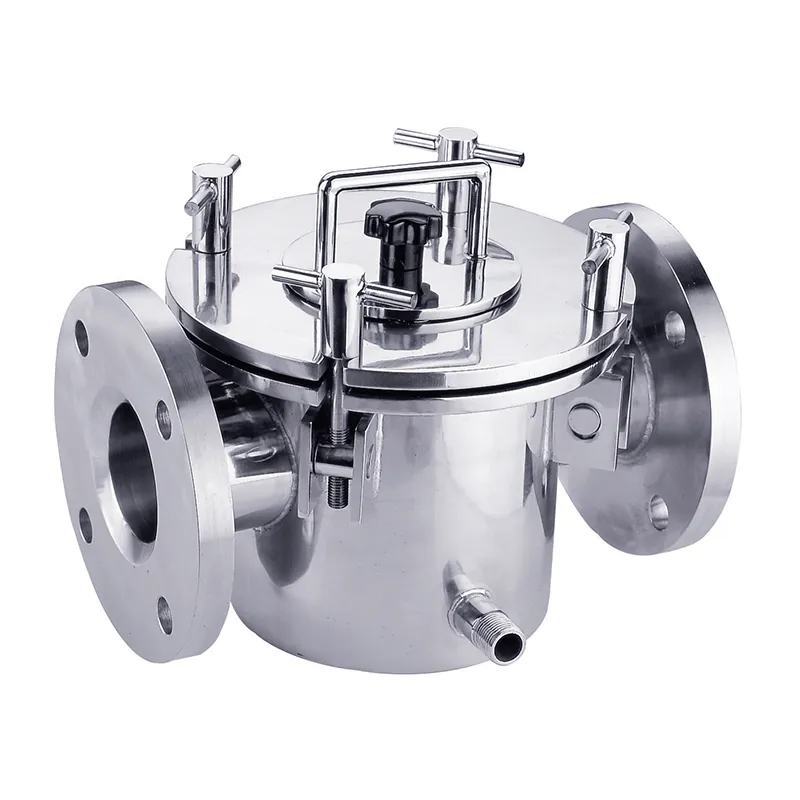

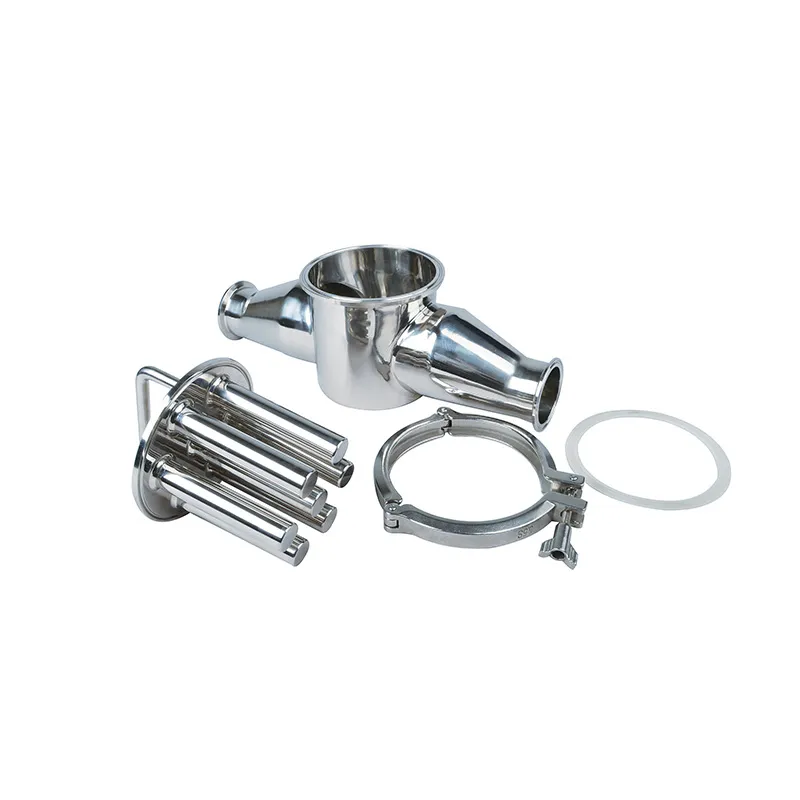

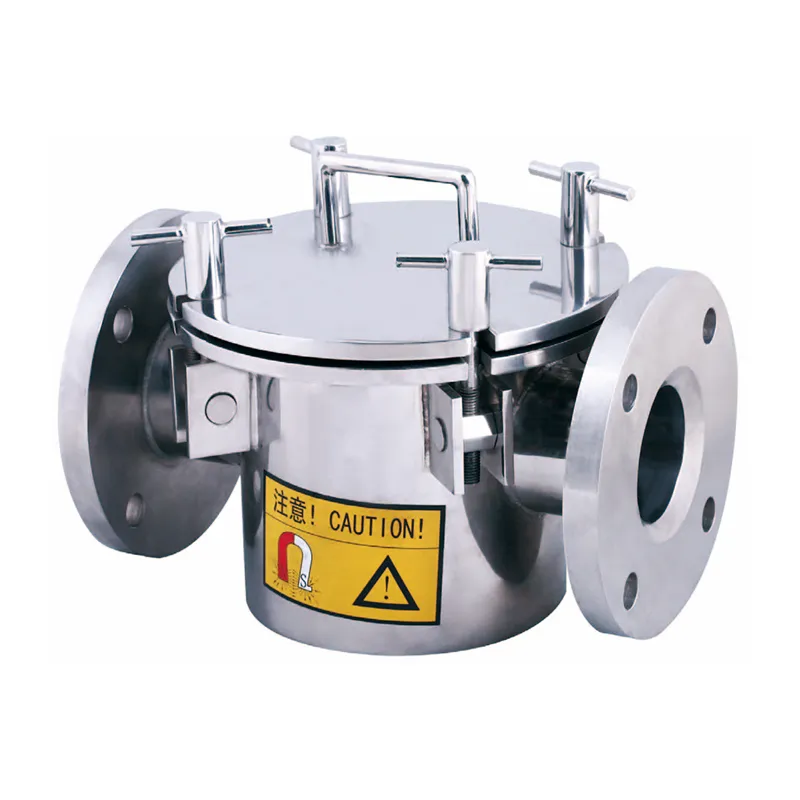

- Ausführungen der Durchfluss-Magnetabscheider: Standardausführung, leicht zu reinigende Ausführung, Isolier-Ausführung, Schnellanschluss-Ausführung
- Betriebstemperatur: ≤350℃
- Magnetfeldstärke: 8000-12000 Gauß
- Schweißnahtstandard: standard/geeignet für Lebensmittel
- Material: 304/316L
- Anschluss: DN100-DN300
Die Abscheidung ferromagnetischer Verunreinigungen ist besonders in Industrien mit hohen Reinheitsstandards wichtig. Unser Durchfluss-Magnetabscheider ermöglicht eine effiziente Enteisenung flüssiger und halbflüssiger Medien. So können Beschädigungen durch metallische Partikel vermieden und die Produktqualität entlang des Produktionsprozesses garantiert werden. So können Kosten und Ausfallzeiten minimiert werden, z.B. bei der Herstellung von Lithium-Batterien, Chemikalien, Lebensmitteln oder Pharmazeutika. Unsere Magnetabscheider eignen sich für Unternehmen wie GEM, Ganfeng Lithium und Huayou Cobalt und gewährleisten fließende und effiziente Produktionsvorgänge.
Anwendungsbereiche
- Lithium-Batterie-Industrie:
Ternäre Präkursoren, Lithium-Karbonat, Lithium-Hydroxid, Lithium-Eisenphosphat, Eisenphosphat. - Lebensmittelindustrie:
Schokoladensirup, Aufstriche, Sirup.
Technische Daten

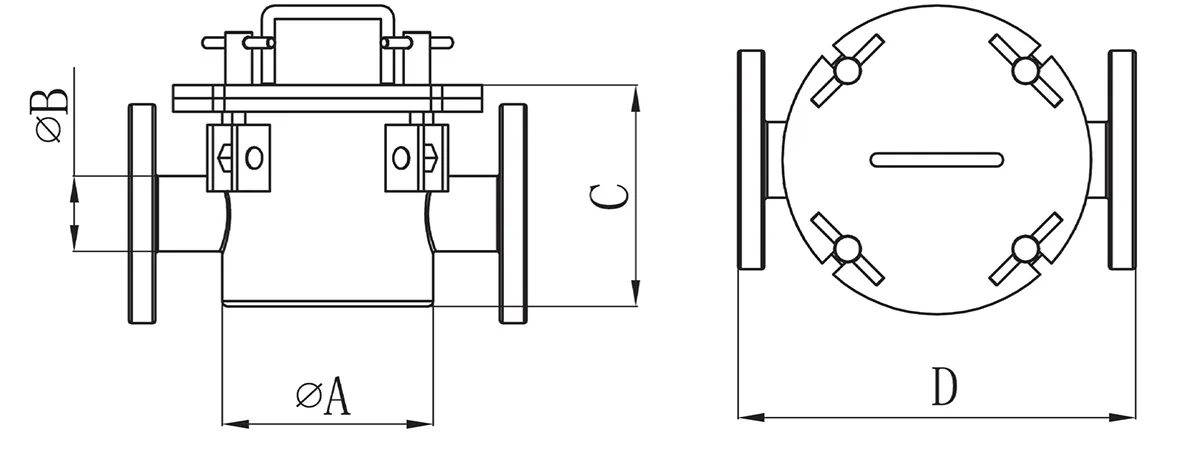

| Modell | Maße (mm) | Anzahl der Magnetstäbe | Gewicht (kg) | |||
| ØA | ØB | C | D | |||
| | 159 | 32 | 167 | 300 | 5 | 12 |
| | 159 | 38 | 167 | 300 | 5 | 17 |
| | 159 | 45 | 167 | 300 | 5 | 18 |
| | 159 | 57 | 167 | 300 | 5 | 21 |
| | 159 | 76 | 167 | 300 | 5 | 23 |
| | 200 | 57 | 206 | 350 | 7 | 27 |
| | 200 | 76 | 206 | 350 | 7 | 29 |
| | 200 | 89 | 206 | 350 | 7 | 30 |
| | 200 | 108 | 228 | 350 | 7 | 33 |
| | 250 | 89 | 250 | 400 | 9 | 40 |
| | 250 | 108 | 250 | 400 | 9 | 42 |
| | 250 | 138 | 250 | 400 | 9 | 44 |
| | 250 | 159 | 300 | 400 | 9 | 50 |
| | 300 | 138 | 300 | 450 | 9 | 58 |
| | 300 | 159 | 300 | 450 | 9 | 62 |
| | 300 | 219 | 346 | 500 | 9 | 72 |

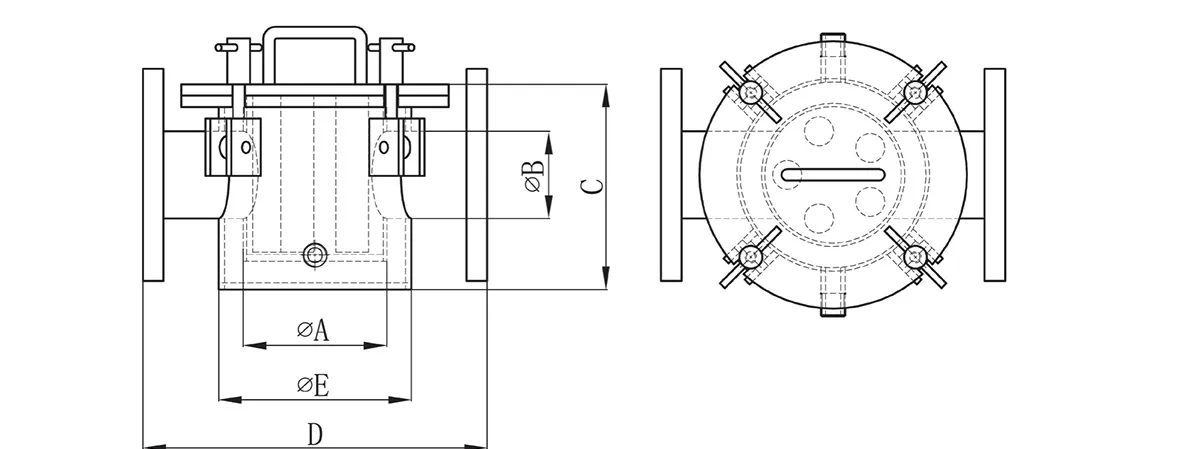

| Modell | Maße (mm) | Anzahl der Magnetstäbe | Gewicht (kg) | ||||
| ØA | ØE | ØB | C | D | |||
| | 125 | 168 | 32 | 185 | 300 | 5 | 21 |
| | 125 | 168 | 38 | 185 | 300 | 5 | 22 |
| | 125 | 168 | 45 | 185 | 300 | 5 | 23 |
| | 125 | 168 | 57 | 185 | 300 | 5 | 24 |
| | 125 | 168 | 76 | 185 | 300 | 5 | 25 |
| | 160 | 219 | 57 | 220 | 360 | 7 | 32.5 |
| | 160 | 219 | 76 | 220 | 360 | 7 | 34 |
| | 160 | 219 | 89 | 220 | 360 | 7 | 36 |
| | 160 | 219 | 108 | 220 | 360 | 7 | 37.5 |

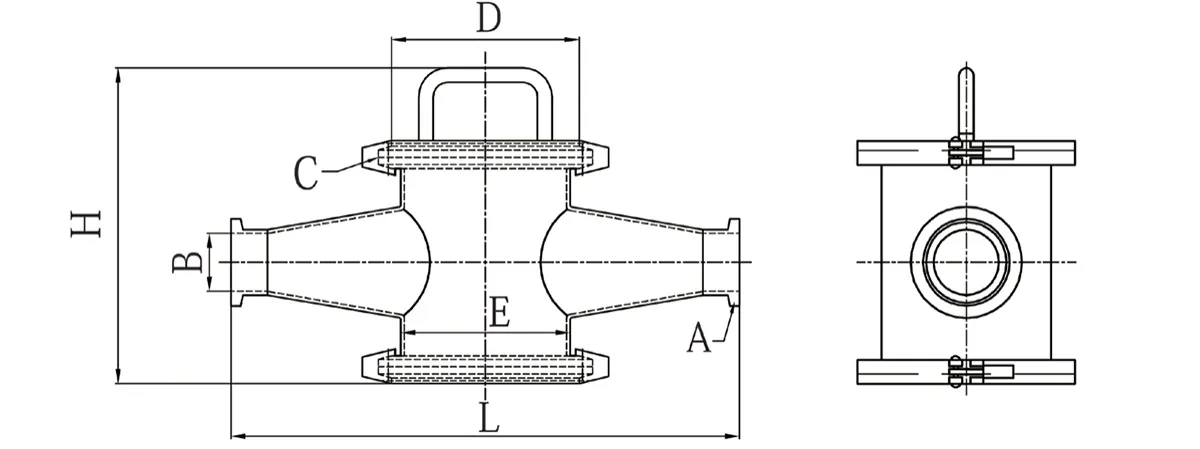

| Modell | Maße (mm) | Anzahl der Magnetstäbe | ||||||
| A | B | C | D | E | L | H | ||
| | 1.5S | 35.7 | 4.5S | 130 | 114 | 330 | 240 | 5 |
| | 2S | 47.8 | 4.5S | 130 | 114 | 330 | 240 | 5 |
| | 2.5S | 59.5 | 5.5S | 155 | 140 | 420 | 260 | 7 |
| | 3S | 72.3 | 5.5S | 155 | 140 | 420 | 260 | 7 |
| | 3.5S | 85.1 | 5.5S | 155 | 140 | 420 | 260 | 7 |

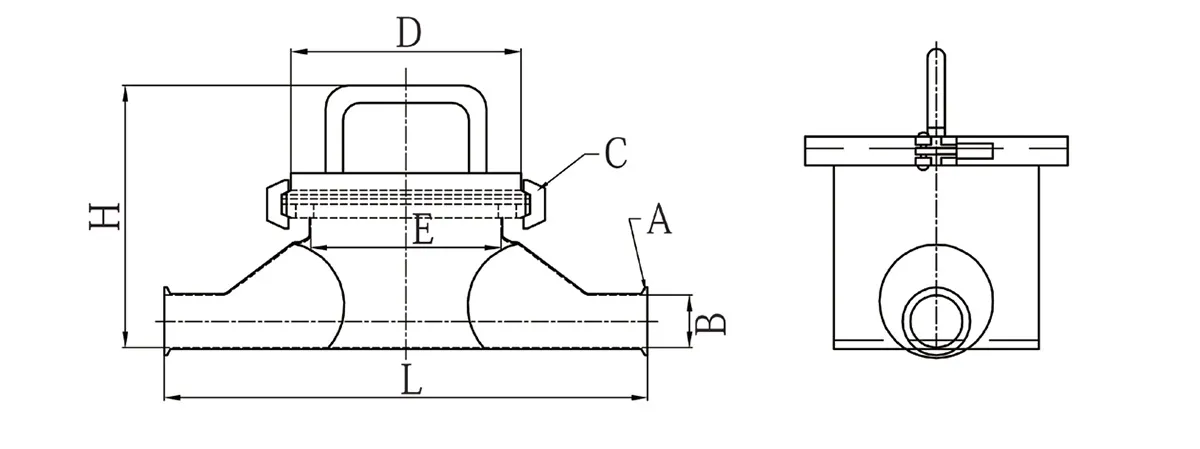

| Modell | Maße (mm) | Anzahl der Magnetstäbe | ||||||
| A | B | C | D | E | L | H | ||
| | 1.5S | 35.7 | 4.5S | 130 | 114.3 | 330 | 180 | 5 |
| | 2S | 47.8 | 4.5S | 130 | 114.3 | 330 | 180 | 5 |
| | 2.5S | 59.5 | 5.5S | 155 | 139.8 | 420 | 205 | 7 |
| | 3S | 72.3 | 5.5S | 155 | 139.8 | 420 | 205 | 7 |
| | 3.5S | 85.1 | 5.5S | 155 | 139.8 | 420 | 205 | 7 |

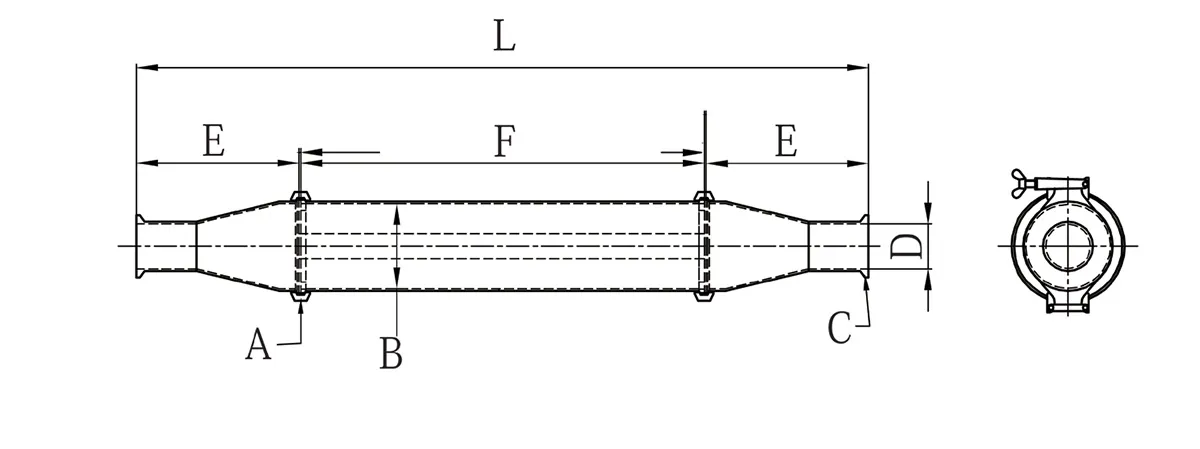

| Modell | Maße (mm) | ||||||
| A | ØB | C | ØD | E | F | L | |
| | 2S | 47.8 | 1S | 23 | 60 | 226 | 350 |
| | 2S | 47.8 | 1S | 23 | 55 | 226 | 340 |
| | 2S | 47.8 | 1.5S | 35.7 | 60 | 226 | 350 |
| | 2.5S | 59.5 | 2S | 47.8 | 110 | 226 | 450 |
| Modell | Maße (mm) | ||||||
| A | ØB | C | ØD | E | F | L | |
| | 2S | 47.8 | 1S | 23 | 55 | 200 | (359) |
| | 2S | 47.8 | 1.5S | 35.7 | 70 | 200 | (359) |
| | 2.5S | 59.5 | 2S | 47.8 | 82 | 250 | (416) |
Besonderheiten
- Wir haben verschiedene Ausführungen unserer Durchflussabscheider für unterschiedliche Betriebsbedingungen und Anforderungen entworfen.
- Die Magnetstärke kann angepasst werden: Standard (N Typ) ist bis zu 12000 Gauß, leicht zu reinigende Ausführung (E Typ) bis zu 8000 Gauß.
- Standard Betriebstemperatur liegt bei ≤80°C, welche aber auch erhöht werden kann auf 350°C für spezifische Anforderungen.
- Magnetabscheider müssen leicht zu installieren, demontieren und reinigen sein. Sie können mit Flansch, Klemmen oder Ankerplatten, sowie Schnellverschlüssen angebracht werden.
- Wir fertigen die Magnetabscheider aus 304 oder 316L Edelstahl für lange Haltbarkeit und Korrosionsbeständigkeit.
- Das Design der Durchlaufabscheider optimiert die Enteisenung und der Materialfluss wird nicht unterbrochen.
- Die Anforderungen an Druckbeständigkeiten können je nach Kundenwunsch angepasst werden.
